Embouts de cordon non isolés

Brève description:

Pour conducteurs multibrins fins et superfins
Isolation Easy-Entry pour une insertion facile des câbles
Embouts de câble sertis pour un montage facile sur les serre-câbles.

Envoyez-nous un e-mail

Détail du produit

Étiquettes de produit

Donnee de base

Type de base :

1. Style de conducteur unique isolé

Style de conducteur 2.Twin

3. Manchons d'extrémité de cordon non isolés

Caractéristiques

Section transversale totale : 0,25 ~ 150 mm²

Code couleur et dimension du tube selon DIN 46228, partie 4 (0,5 ~ 50 mm²)

Sans halogénure, ignifuge peut accepter

Résistant à la chaleur à 105℃(PP) 120℃ (PA)

Matériel:

Cuivre pur à 99%

Synthétique : Polypropylène (PP), Polyamide (PA)

Surface

Étamé pour protéger contre la corrosion

Informations de commande

Maintenant également disponible dans des boîtes en plastique pratiques pour les petits besoins.Dans des circonstances normales, nous n'avons pas d'exigence MOQ pour l'emballage des sacs.

données techniques

Matériau conducteur (sauf gamme Quick Connect)

Cuivre	99,9 % pur
Résistance à la traction	200MPa
Classement ductile	35%
État final du métal	Partie du produit recuit
Contient de l'oxygène	50 ppm maximum

Laiton	30% Zinc 70% Cuivre
Résistance à la traction	580 MPa
Classement ductile	6 % min
État final du métal	Partie du produit recuit

Matériel	Étain
Teneur en étain	99,90 %
Autres métaux	Plomb + Antimoine
Épaisseur de placage	1,5 microns

Conductivité générale	98,5 % SIGC
Résistivité totale	1.738 micro-ohm cm

Matériel	PVC pour tous sauf nylon 6 ou nylon 66 – pour IQC
Tension de claquage	1,5 kV (min)
La resistance d'isolement	Au dessus de 100 méga ohms
Tension de travail	Jusqu'à 300 V CA/CC

Pré-isoler	-40℃ à +150℃
Laiton	145℃
Étamé	160℃

SPÉCIFICATION

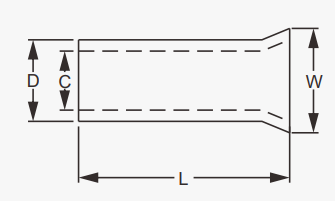

Section (mm²)	Numéro d'article	Dimension(mm)				AWG	Section (mm²)	Numéro d'article	Dimension(mm)				AWG
		L	W	D	C				L	W	D	C
0,25	EN0206	6	1.5	1.1	0,8	#26	10	EN10-18	18	5.8	4.9	4.5	#8
	FR0208	8						EN10-20	20
0,34	EN0306	6				#24		FR10-25	25
	EN0308	8					16	EN16-12	12	7.2	6.2	5.8	#6
0,5	FR0506	6	1.7	1.3	`1.0	#22		EN16-16	16
	EN0508	8						EN16-18	18
	EN0510	10						EN16-20	20
	EN0512	12						EN16-22	22
0,75	EN7506	6	1.9	1.5	1.2	#20		EN16-25	25
	EN7508	8					25	EN25-12	12	9.1	7.9	7.5	#4
	EN7510	10						EN25-16	16
	EN7512	12						EN25-18	18
1.0	EN1006	6	2.2	1.7	1.4	#18		EN25-22	22
	EN1008	8						EN25-25	25
	EN1010	10					35	EN35-16	16	10.2	8.7	8.3	#2
	EN1012	12						EN35-20	20
	EN1018	18						EN35-25	25
1.5	EN1508	8	2.5	2.0	1.7	#16	50	EN50-12	12	12.7	10.9	10.3	#1
	EN1510	10						EN50-18	18
	EN1512	12						EN50-22	22
	EN1518	18						EN50-25	25
2.5	EN2506	6	3.3	2.6	2.3	#14	70	EN70-22	22	15.8	14.3	13.5	2/0
	EN2508	8						EN70-25	25
	EN2510	10						EN70-32	32
	EN2512	12					95	EN95-25	25	17.3	15.6	14.8	3/0
	EN2518	18						EN95-30	30
4	EN4009	9	3.9	3.2	2.8	#12		EN95-34	34
	EN4012	12					120	EN120-30	30	20.2	17.7	16.7	4/0
	EN4018	18						EN120-34	34
6	EN6010	10	4.7	3.9	3.5	#dix		EN120-38	38
	EN6012	12					150	EN150-32	32	23	20.6	19.6	250/300
	EN6018	18						EN150-40	40
10	EN10-12	12	5.8	4.9	4.5	#8	185	EN185-32	32	23,9	21.4	20.2	300/350
	EN10-16	16						EN185-40	40
